Diagramas Unifilares

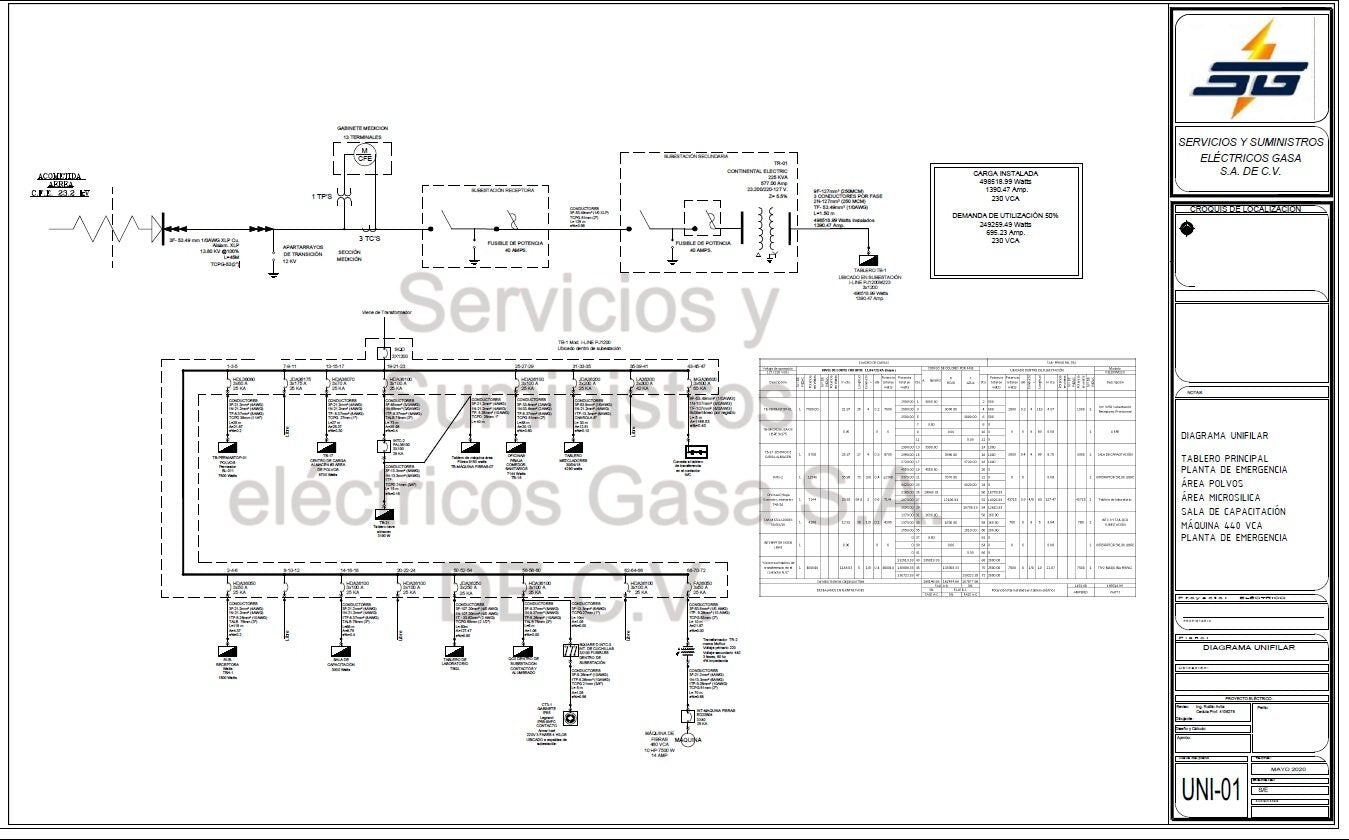

DIAGRAMA UNIFILAR:

El diagrama unifilar se realiza con el fin de dar cumplimiento con la NOM-001-SEDE-2012 (Utilización).la cual indica que se debe contar con el "diagrama unifilar" de las instalaciones eléctricas del centro de trabajo actualizado y con el cuadro general de cargas.

Dicho diagrama unifilar es una representación gráfica del sistema eléctrico, en el cual se deben indicar las subestaciones, transformadores, tableros, circuitos, alimentadores y derivados, así como la interconexión entre ellos.

DESCRIPCIÓN DE ACTIVIDADES:

  1. Levantamiento y elaboración de Diagrama unifilar, contenido de los datos siguientes:

  • Suministro de energía eléctrica: tensión, frecuencia, numero de fases y numero de hilos.

  • Circuitos eléctricos: Capacidad (Kw), capacidad del interruptor, longitud, numero de hilos y calibre del mismo, tipo de canalización.

  • Transformadores: potencia en KVA. numero de fases, tipo de conexión, tipo de enfriamiento, tension, impedancia y elevación de temperatura.

  • Tableros: Capacidad de barras, tensión, numero de fases, numero de hilos, frecuencia.

  • Interruptores: Capacidad, numero de polos, marco, disparo y modelo.

  • Cargas: capacidad en Kw, C.P. o KVA.

  • Transformadores de corriente y potencia: relación de transformación y cantidad.

  • Instrumentos de medición: Rango de medición, cantidad, indicar si es análogo o digital, así como los parámetros que mide

  • Planta de emergencia: capacidad en Kw o KVA, numero de fases, frecuencia, tensión, rpm y factor de potencia.

  • Datos mínimos en plano.

SIMBOLOGÍA DE LOS DIAGRAMAS UNIFILARES

La simbología utilizada se apega a los requerimientos dictados y establecidos en la normatividad NMX-J-136-ANCE, la cual establece las abreviaturas y símbolos los cuales se utilizan en diagramas, planos y equipos eléctricos.
